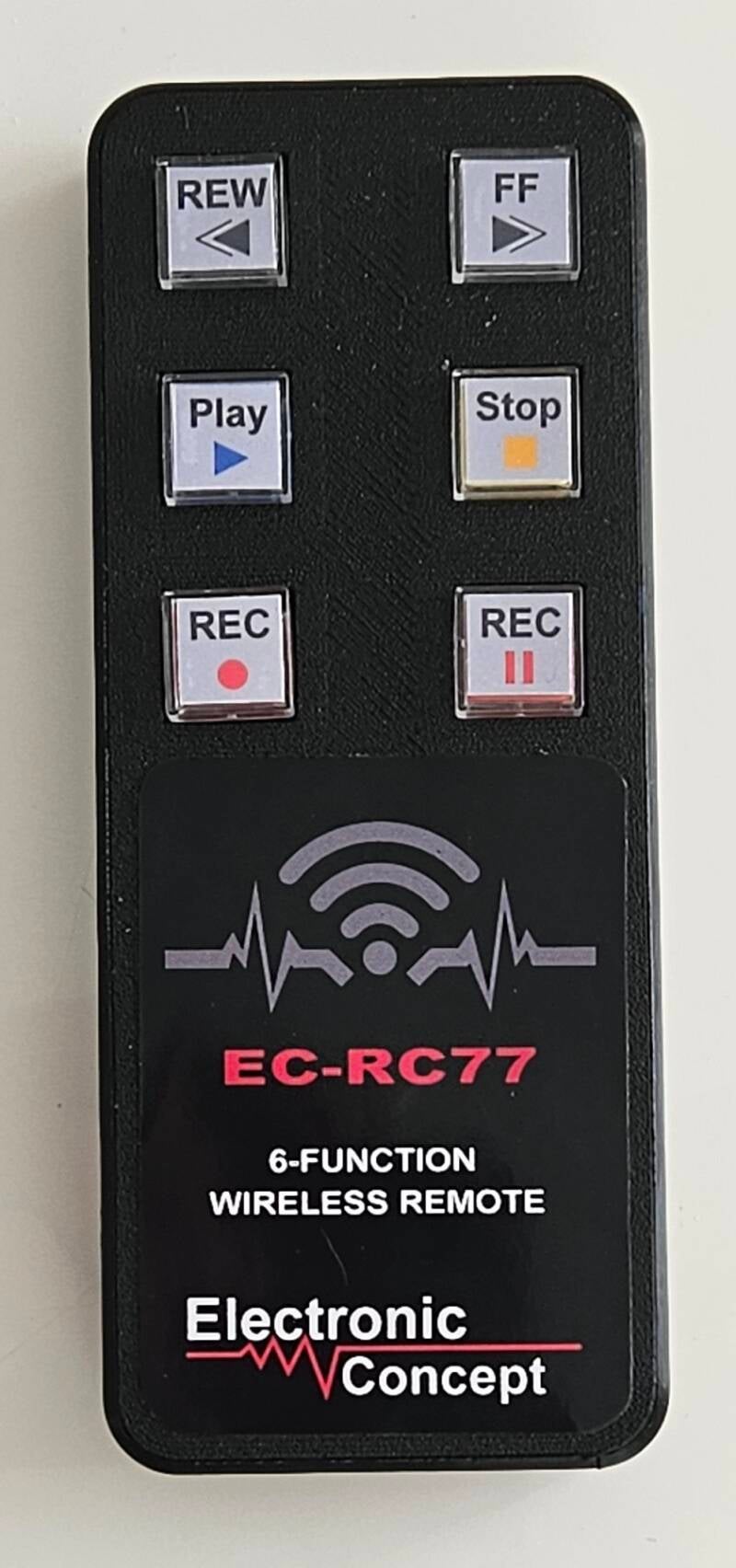

Nouveau projet – Télécommande sans fil pour Revox A77

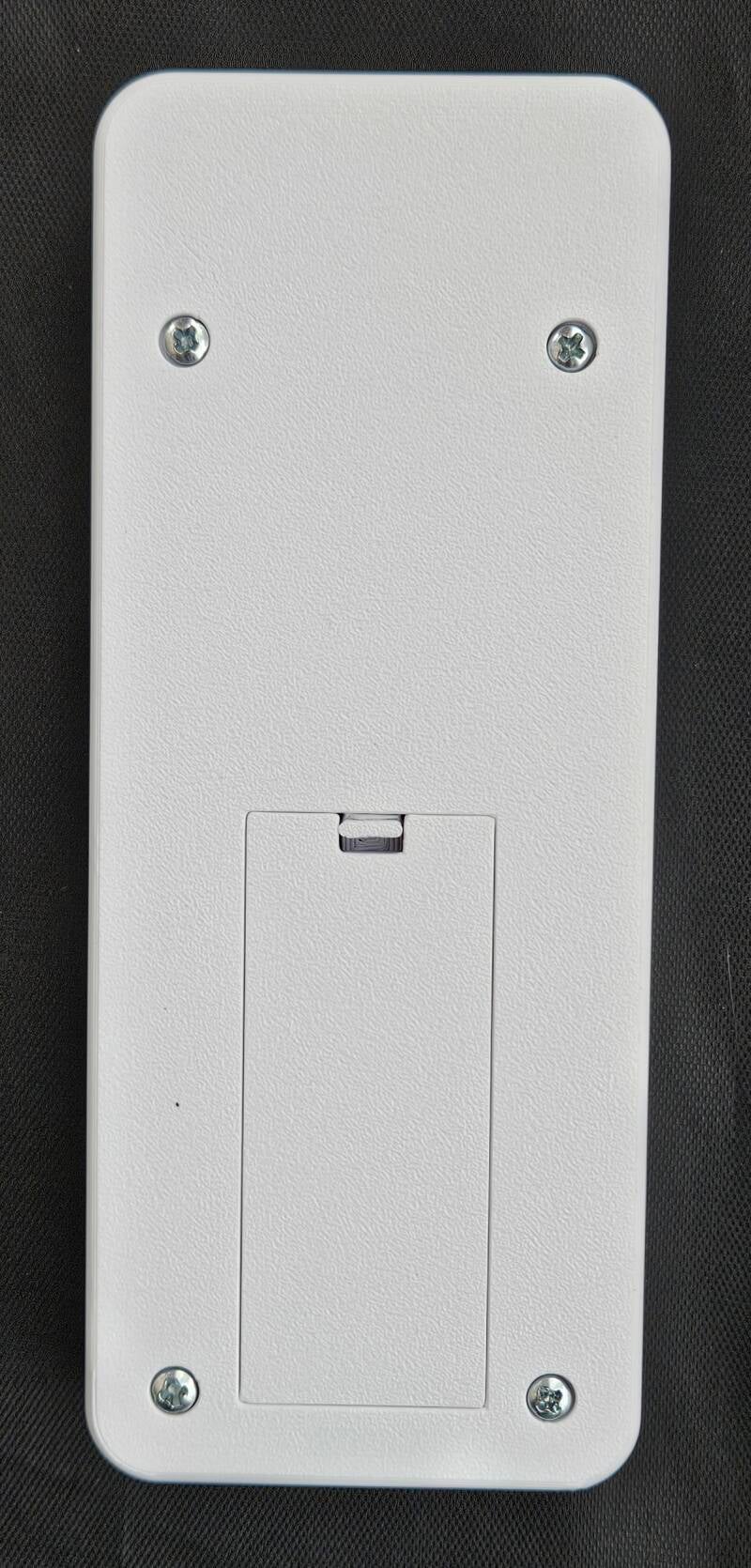

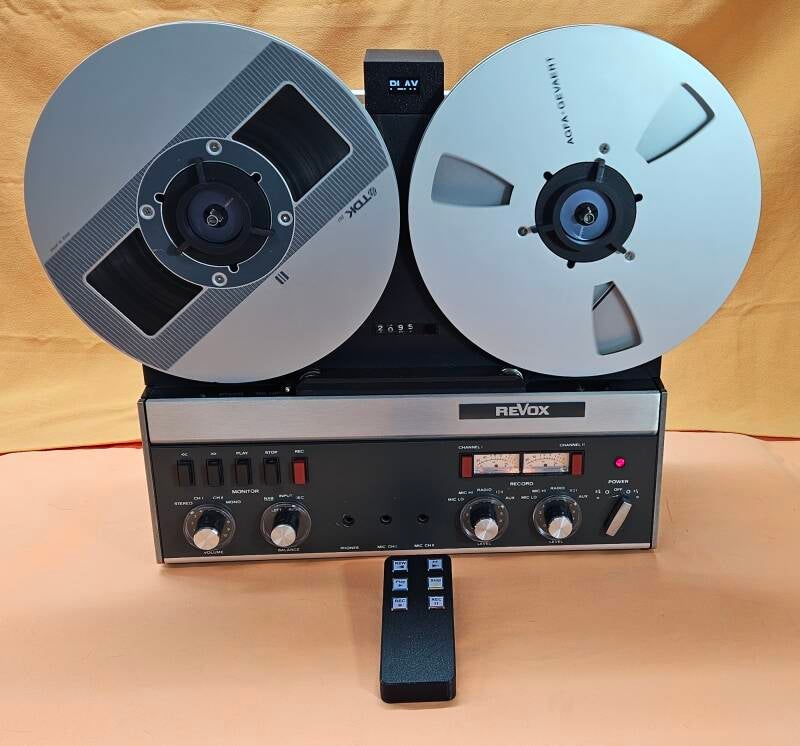

Electronic-Concept développe une nouvelle télécommande sans fil 433 MHz pour le Revox A77 équipé de sa carte de commande d'origine à relais.

Notre objectif est de proposer une solution Plug & Play, simple à installer, sans aucune modification de l'appareil.

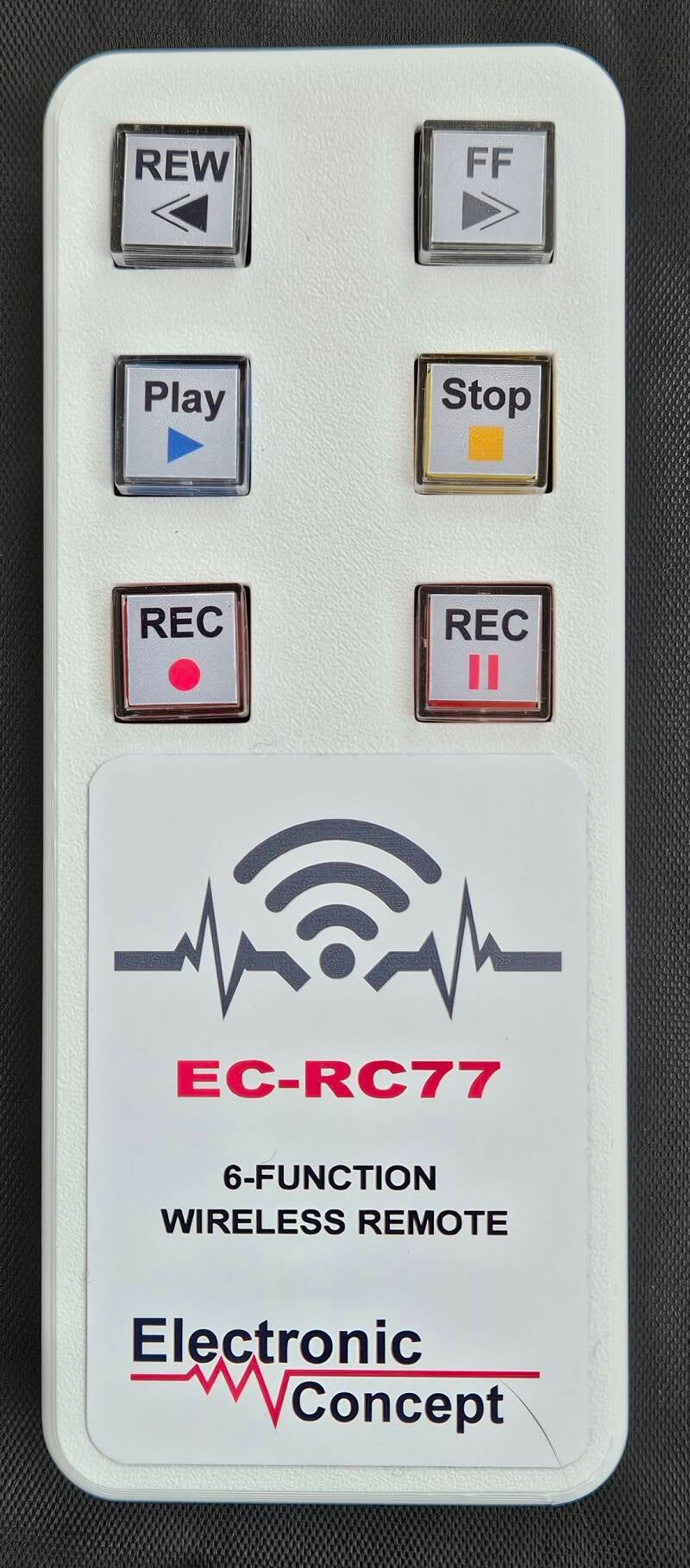

Cette télécommande permet de commander à distance l'avance rapide, le rembobinage, la lecture, l'arrêt, l'enregistrement ainsi que la pause et la reprise de l'enregistrement.

Avantages et sécurités

1. Installation Plug & Play
Installation simple, sans aucune modification du Revox A77.

2. Commande complète à distance
Contrôle de l'avance rapide, du rembobinage, de la lecture, de l'arrêt, de l'enregistrement et de la pause d'enregistrement.

3. Sécurité d'enregistrement
L'enregistrement nécessite une confirmation en deux étapes, afin d'éviter tout déclenchement accidentel.

4. Sécurité après avance rapide ou rembobinage
Lors du passage de l'avance rapide ou du rembobinage vers la lecture, un STOP automatique est effectué avec une temporisation de sécurité de 3 secondes. Un nouvel appui sur PLAY est ensuite nécessaire.

5. Pause d'enregistrement
La fonction REC PAUSE permet de mettre l'enregistrement en pause puis de le reprendre simplement depuis la télécommande.

6. Arrêt automatique de sécurité
Après 10 minutes en pause d'enregistrement, l'appareil est automatiquement arrêté afin d'éviter de rester inutilement en mode REC PAUSE.

Le projet est actuellement en phase de tests. Les essais avec les petites bobines sont concluants. Les vérifications avec les grandes bobines métalliques et les derniers tests de sécurité sont encore en cours.

Vous trouverez ci-dessous une première ébauche de la notice d'utilisation. Les caractéristiques définitives et la disponibilité seront communiquées après validation des essais.

Neues Projekt – Kabellose Fernbedienung für den Revox A77

Electronic-Concept entwickelt eine neue kabellose 433-MHz-Fernbedienung für den Revox A77 mit der originalen Relais-Steuerplatine.

Unser Ziel ist es, eine Plug-&-Play-Lösung anzubieten, die einfach zu installieren ist und keinerlei Änderungen am Revox A77 erfordert.

Mit dieser Fernbedienung können Schnellvorlauf, Rücklauf, Wiedergabe, Stopp, Aufnahme sowie Aufnahme-Pause und deren Fortsetzung aus der Ferne gesteuert werden.

Vorteile und Sicherheitsfunktionen

1. Plug-&-Play-Installation
Einfache Installation ohne jegliche Änderung am Revox A77.

2. Vollständige Fernsteuerung
Steuerung von Schnellvorlauf, Rücklauf, Wiedergabe, Stopp, Aufnahme und Aufnahme-Pause.

3. Aufnahmesicherung
Die Aufnahme muss in zwei Schritten bestätigt werden, um ein versehentliches Starten einer Aufnahme zu verhindern.

4. Sicherheit nach Schnellvorlauf oder Rücklauf
Beim Wechsel vom Schnellvorlauf oder Rücklauf zur Wiedergabe wird automatisch STOP ausgelöst und eine Sicherheitsverzögerung von 3 Sekunden aktiviert. Danach muss PLAY erneut gedrückt werden.

5. Aufnahme-Pause
Mit der Funktion REC PAUSE kann eine laufende Aufnahme über die Fernbedienung pausiert und anschließend einfach fortgesetzt werden.

6. Automatische Sicherheitsabschaltung
Nach 10 Minuten in Aufnahme-Pause wird das Gerät automatisch gestoppt, damit es nicht unnötig im REC-PAUSE-Modus verbleibt.

New Project – Wireless Remote Control for the Revox A77

Electronic-Concept is developing a new 433 MHz wireless remote control for the Revox A77 equipped with its original relay-based control board.

Our goal is to offer a Plug & Play solution that is easy to install and requires no modifications to the machine.

Our goal is to provide a Plug & Play solution that is easy to install and requires no modification to the Revox A77.

This remote control allows you to remotely control fast forward, rewind, play, stop, recording, as well as record pause and resume.

Advantages and Safety Features

1. Plug & Play Installation
Simple installation with no modification required to the Revox A77.

2. Full Remote Control
Remote control of fast forward, rewind, play, stop, recording, and record pause.

3. Recording Safety
Recording requires two-step confirmation, preventing accidental recording.

4. Safety After Fast Forward or Rewind
When switching from fast forward or rewind to playback, STOP is automatically activated, followed by a 3-second safety delay. PLAY must then be pressed again.

5. Record Pause
The REC PAUSE function allows an ongoing recording to be paused and then easily resumed from the remote control.

6. Automatic Safety Stop
After 10 minutes in record pause, the unit is automatically stopped to prevent it from remaining unnecessarily in REC PAUSE mode.

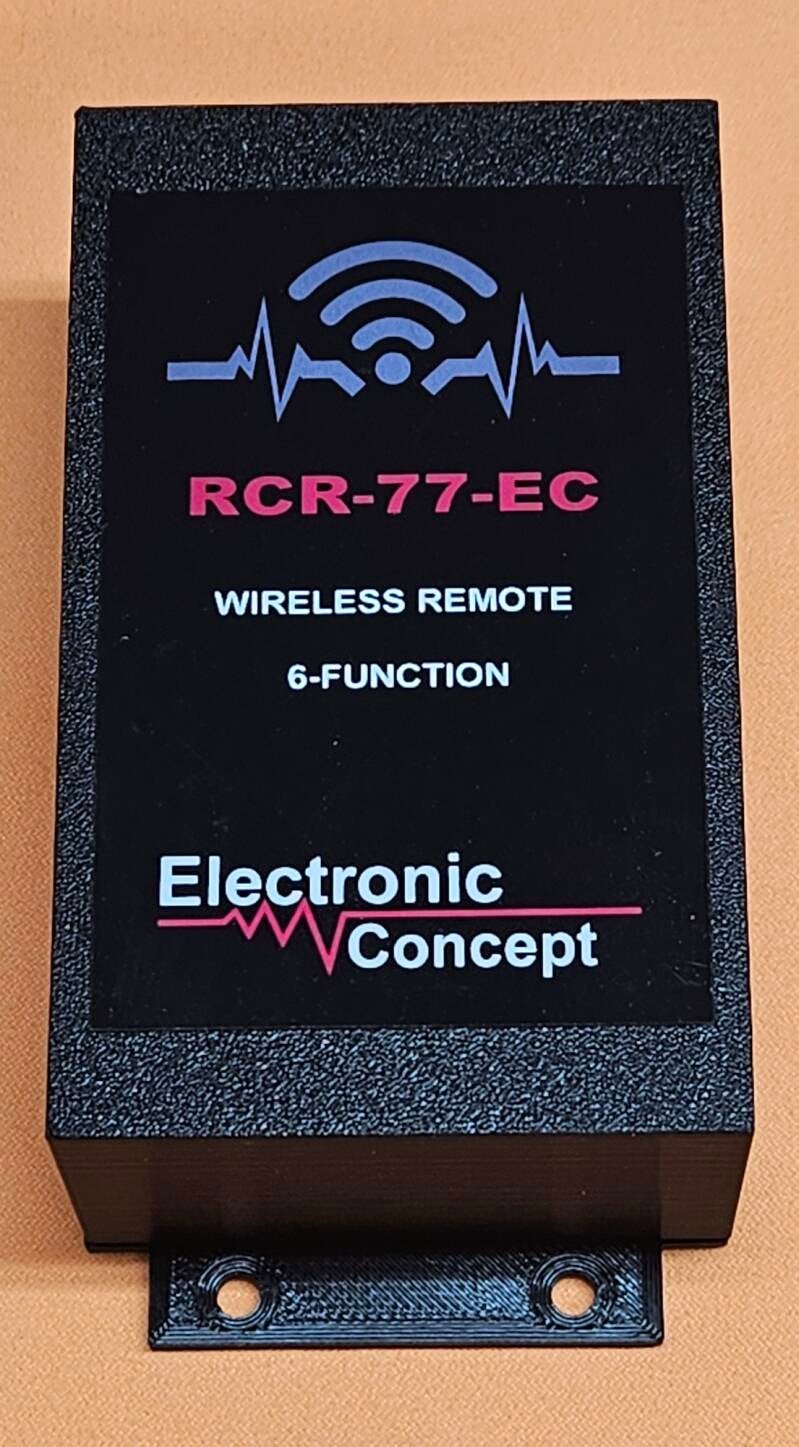

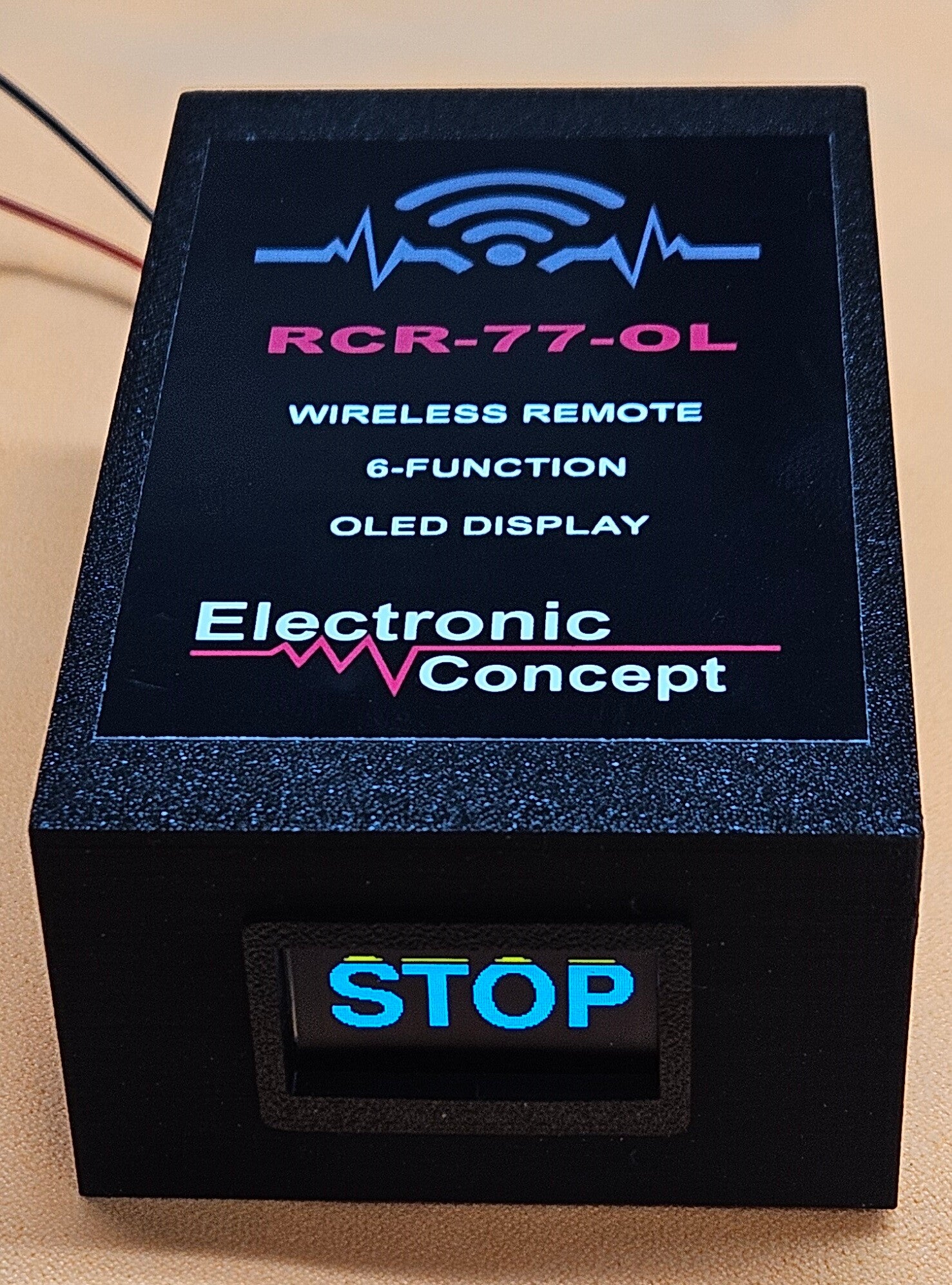

Boîtier radio émetteur

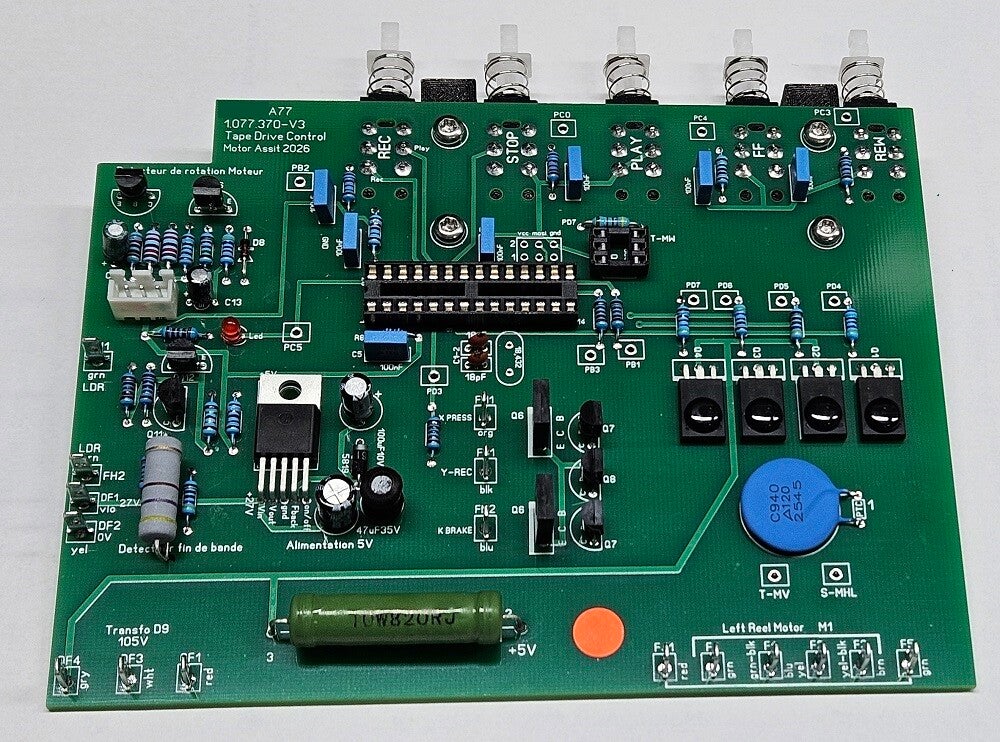

Annonce de la nouvelle version de la carte de commande pour le Revox A77

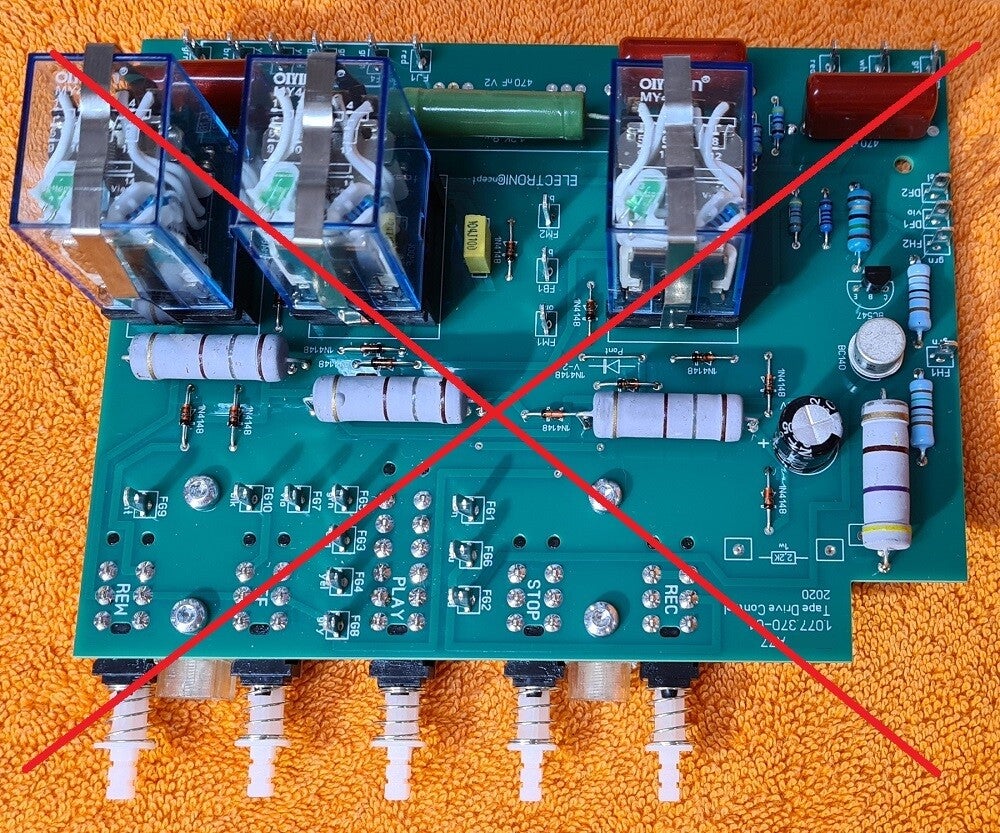

La carte de commande à relais pour le Revox A77 n'est plus produite. Pour la remplacer, nous développons une version entièrement révisée avec des composants modernes et un microprocesseur qui contrôle toutes les fonctions du magnétophone.

Cette nouvelle carte apportera plusieurs améliorations significatives :

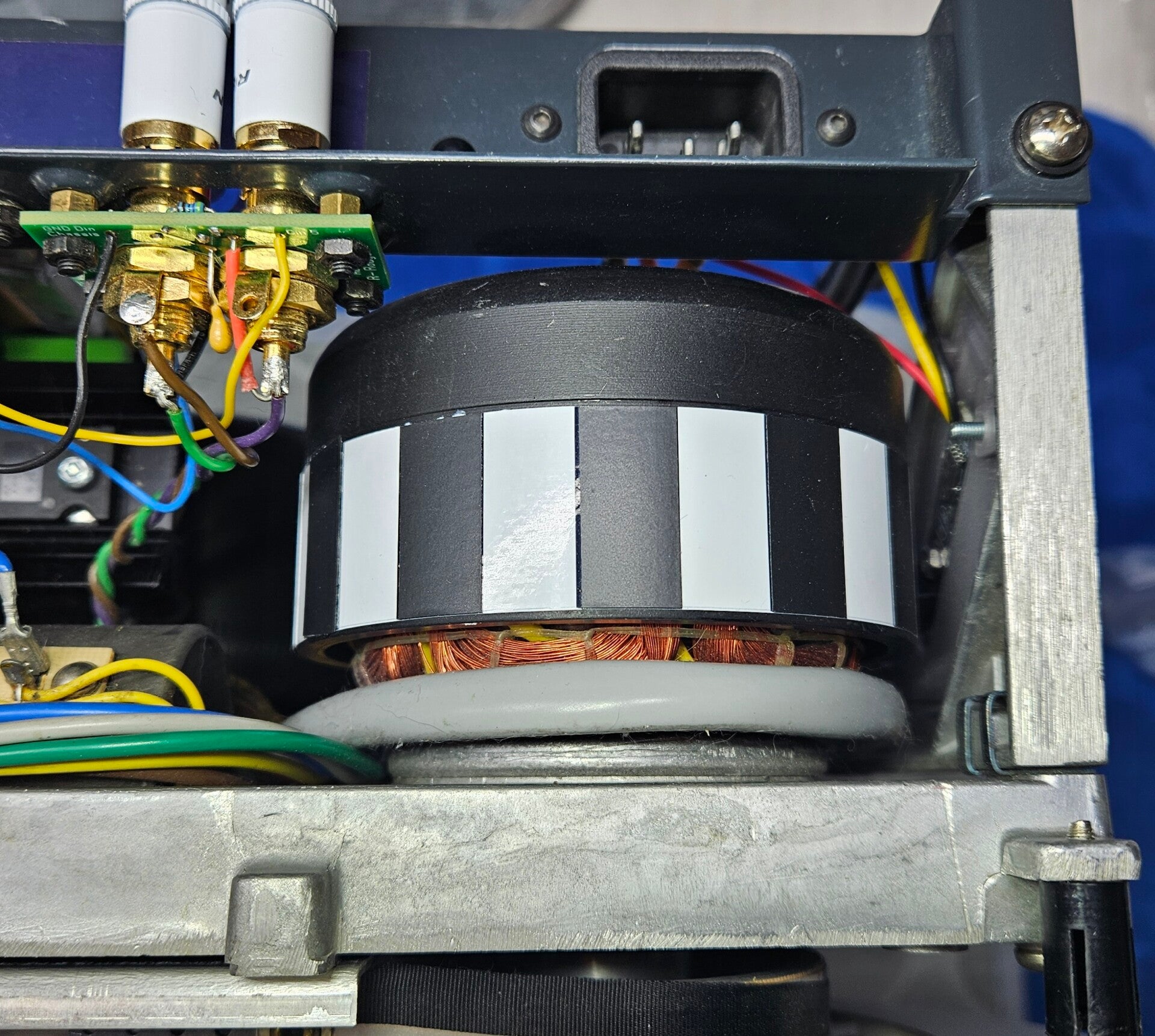

  • Détection du mouvement des deux moteurs d’enroulement : permet de passer directement de l'avance rapide à la lecture sans avoir à appuyer sur Stop et à attendre.

  • Freinage électronique des moteurs : combiné au frein mécanique, il empêche désormais la bande de se détendre ou de glisser hors de la bobine.

  • Stabilisation des bobines de 29 cm en aluminium lourd : arrêts rapides et précis pour une fiabilité et une durabilité accrues.

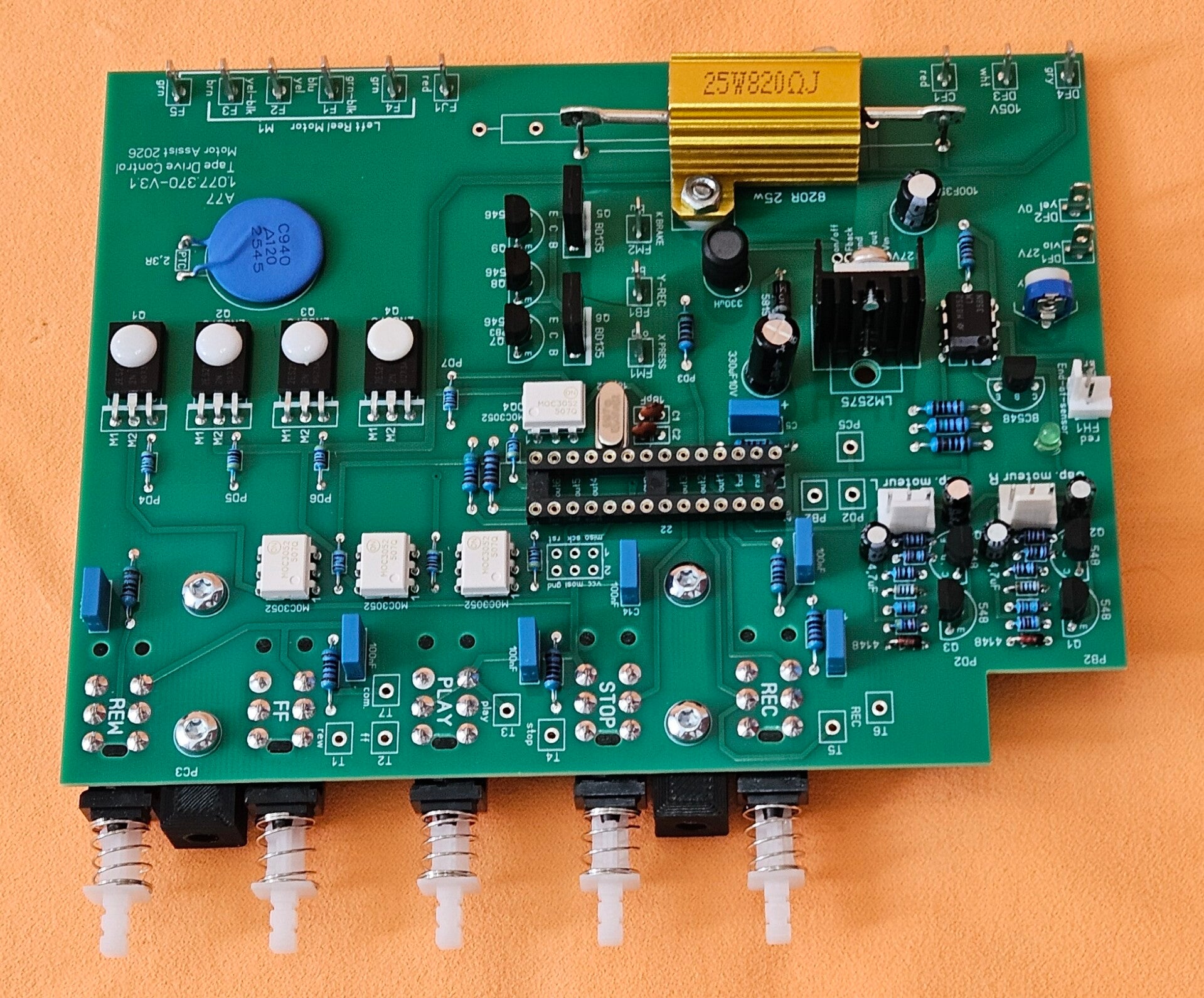

Comme annoncé précédemment, notre nouvelle carte de commande pour Revox A77 est maintenant en phase de production.

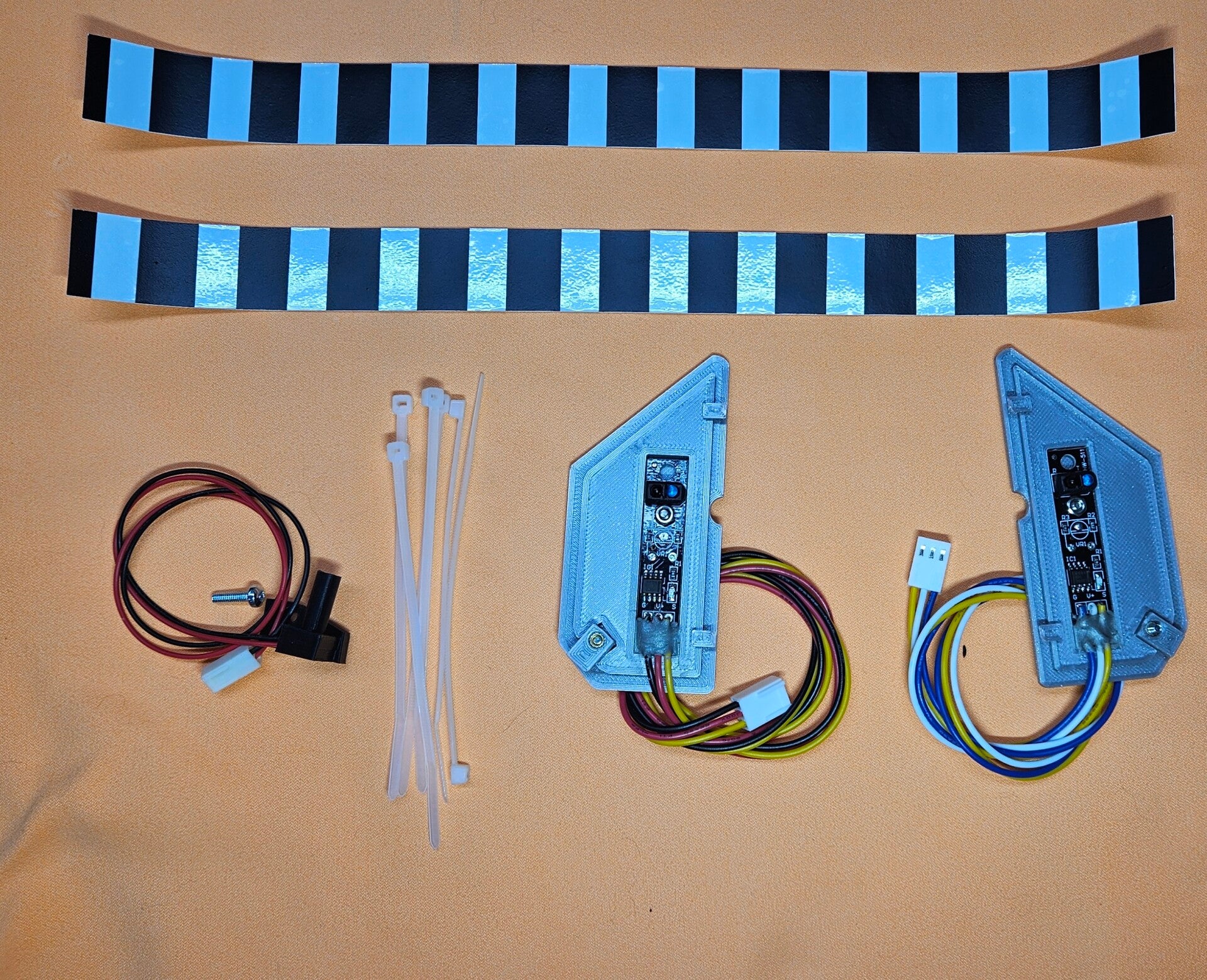

Elle sera livrée sous forme de kit complet, comprenant :

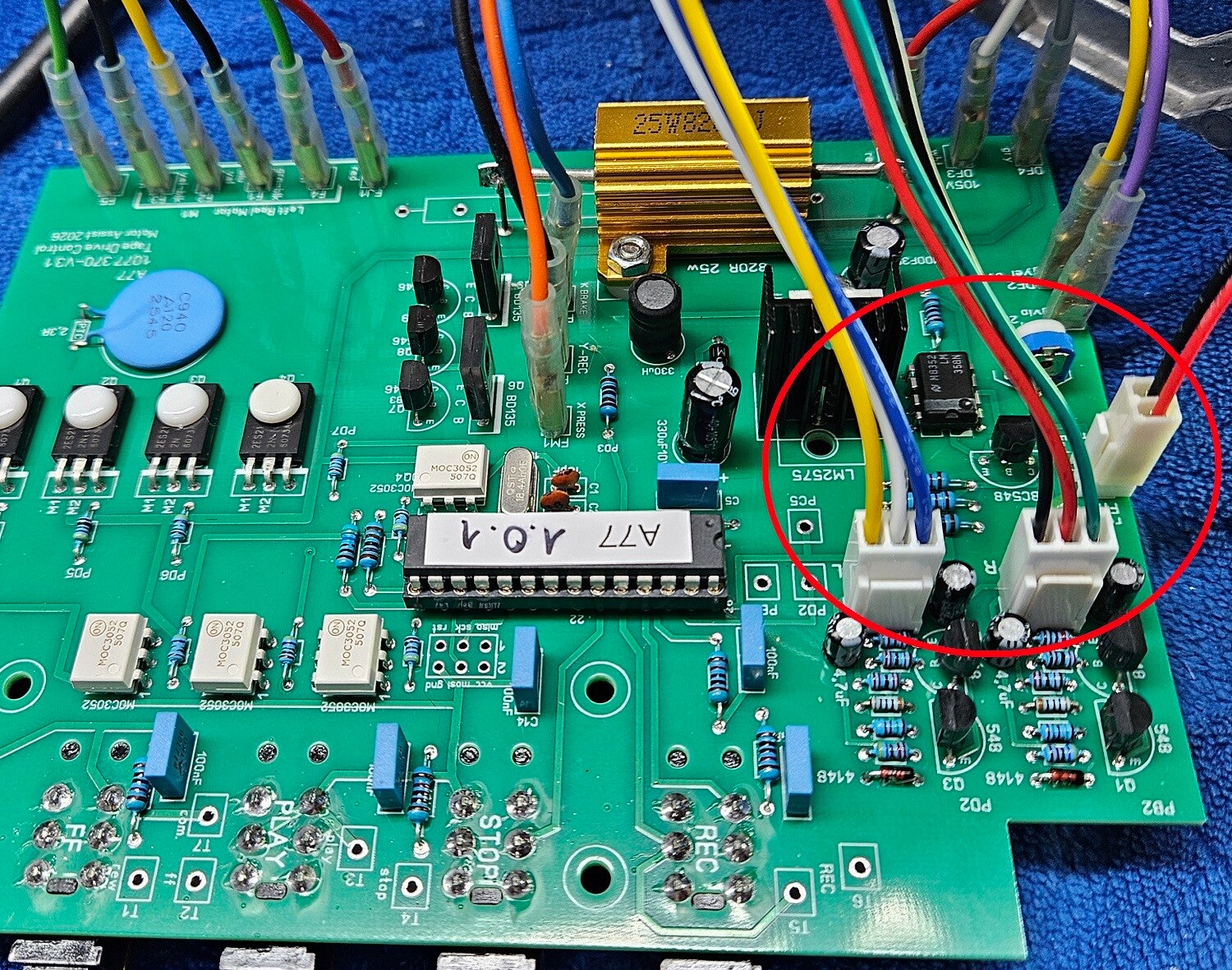

  • la nouvelle carte électronique de commande ;

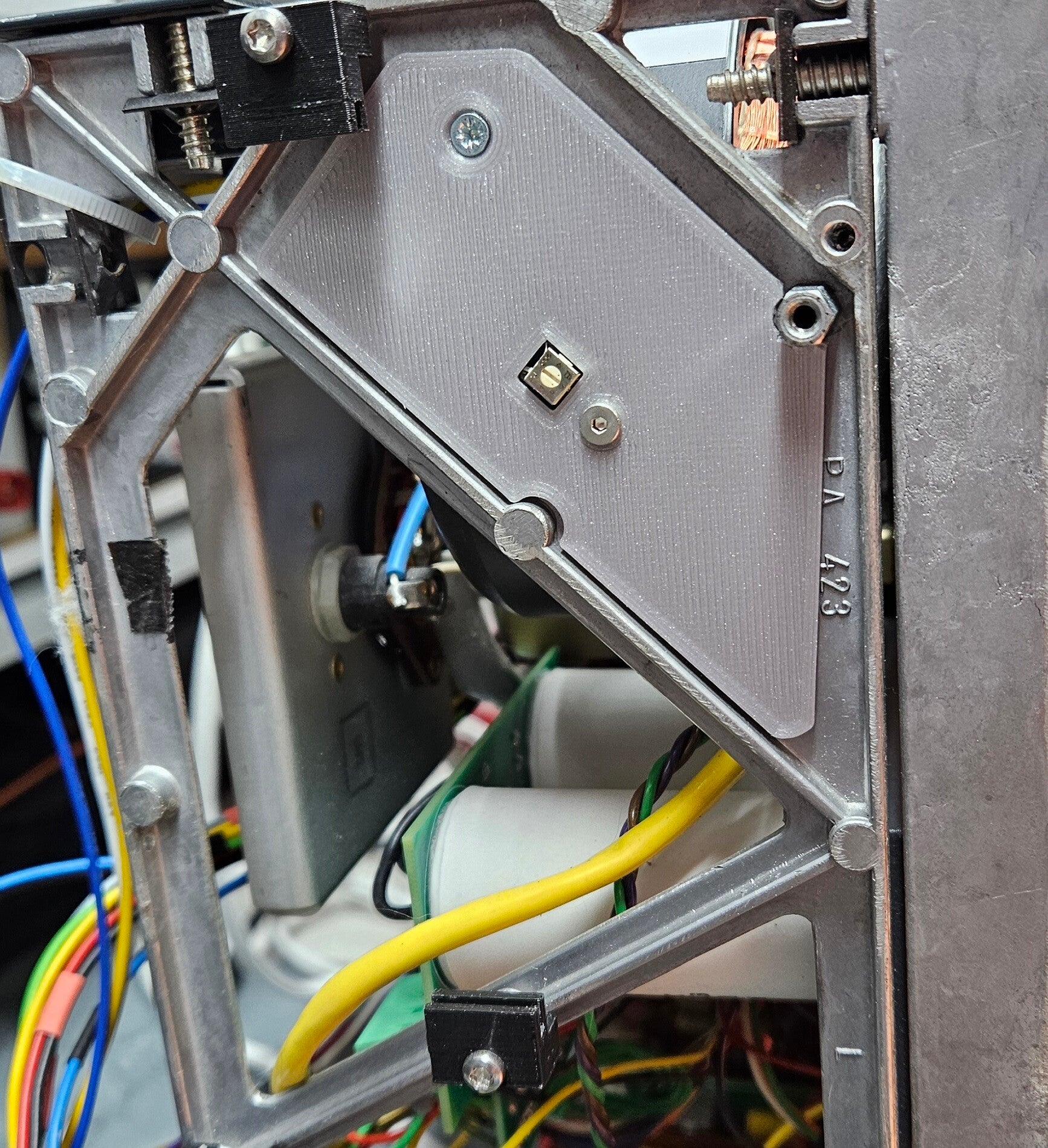

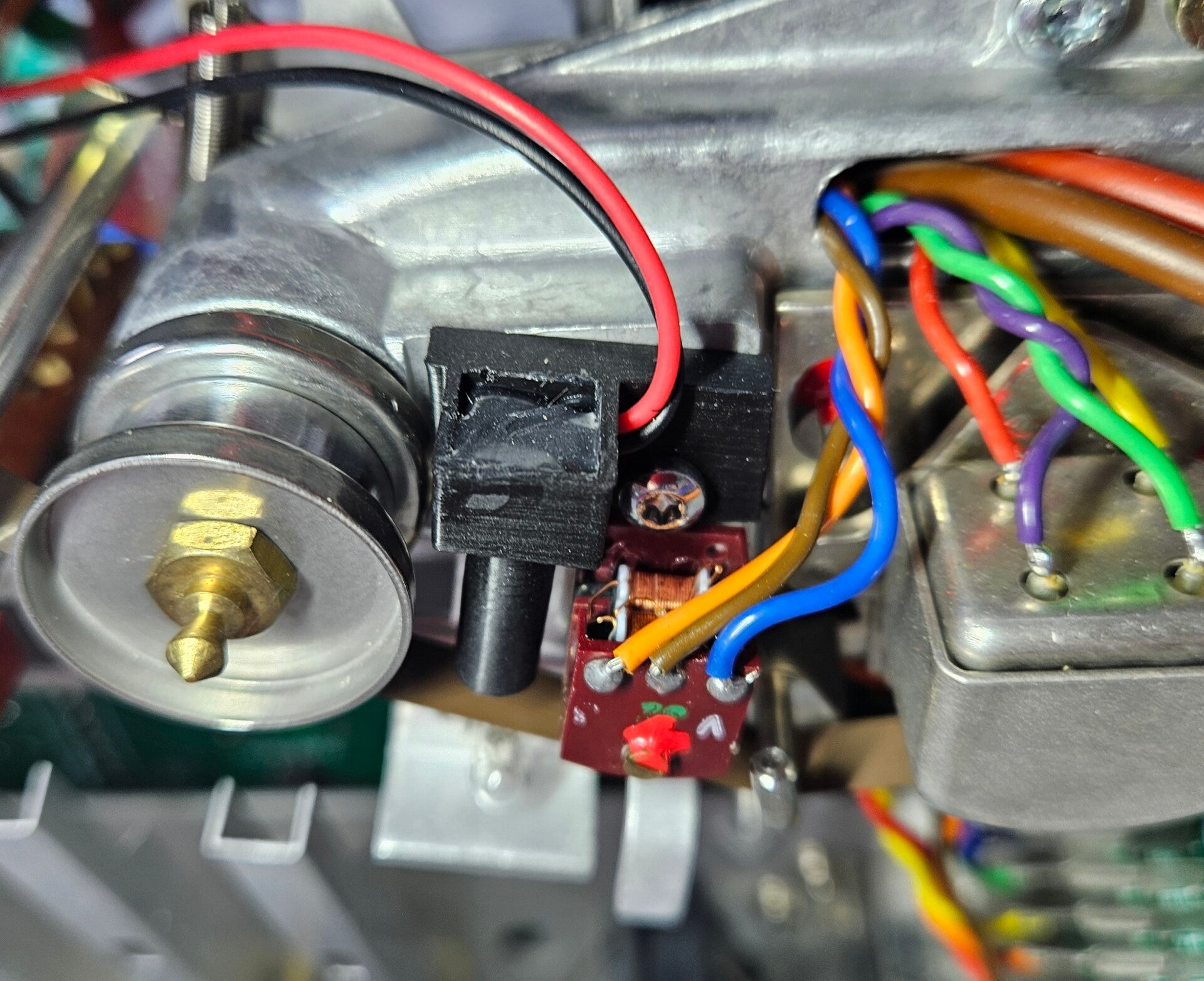

  • le kit de détection pour les moteurs droit et gauche ;
  • les éléments nécessaires au montage des détecteurs ;
  • la nouvelle cellule de détection de fin de bande, avec sensibilité réglable.

Cette nouvelle conception modernise entièrement le système de commande d'origine du Revox A77.

📷 Voir les photos ci-dessous pour découvrir la carte et les différents éléments du kit.

Disponibilité prévue : dès début octobre 2026
Prix du kit complet : CHF 280.00

👉 Voir l'article et précommander



Ankündigung der neuen Version der Steuerplatine für den Revox A77

Die Relais-Steuerplatine für den Revox A77, wird nicht mehr produziert. Als Ersatz entwickeln wir eine komplett überarbeitete Version mit modernen Bauteilen und einem Mikroprozessor, der alle Funktionen des Bandgeräts steuert.

Diese neue Platine bietet mehrere wesentliche Verbesserungen:

  • Erkennung der Bewegung der beiden Wickelmotoren: ermöglicht den direkten Wechsel von Schnellvorlauf zu Wiedergabe, ohne vorher Stop drücken und warten zu müssen.

  • Elektronisch geregeltes Motorbremsen: kombiniert mit der mechanischen Bremse, verhindert nun ein Entspannen des Bandes oder Herausrutschen von der Spule.

  • Stabilisierung der 29-cm-Aluminiumspulen: schnelle und präzise Stopps für höhere Zuverlässigkeit und Langlebigkeit.

Wie bereits angekündigt, befindet sich unsere neue Steuerplatine für den Revox A77 nun in der Produktionsphase.

Sie wird als Komplett-Kit geliefert und enthält:

  • die neue elektronische Steuerplatine;
  • das komplette Sensorset für den rechten und linken Motor;
  • alle für die Montage der Sensoren erforderlichen Teile;
  • die neue Bandend-Sensorzelle mit einstellbarer Empfindlichkeit.

Diese neue Entwicklung modernisiert die originale Steuerung des Revox A77 vollständig.

📷 Weitere Details zur Platine und zu den einzelnen Komponenten des Kits finden Sie auf den Fotos unten.

Voraussichtliche Lieferung: ab Anfang Oktober 2026
Preis des Komplett-Kits: CHF 280.00

👉 Artikel ansehen und vorbestellen



Nouveautés - Was ist neu - What's new

1ère mise à jour – Dimanche 5.10.2025
Suivez en direct l’évolution de l’adaptation du kit potentiomètre pour le QUAD 33.
Mise à jour hebdomadaire !

Prochainement
Suivez en direct l’évolution de l’adaptation du kit potentiomètre pour le Revox A700

Kit de restauration complet pour le Revox Modell 40

Tape Drive Control - WLAN, moteur assisté pour Revox B77 / PR99

La première série de cartes Tape contrôle Wlan 2.3  Motor-Assisted pour Revox B77 et PR99, avec freinage assisté électroniquement, est maintenant diponible.

Tape Drive Control – WLAN, Motorunterstützung für Revox B77 / PR99

Die erste Serie der Tape Control WLAN 2.3 Motor-Assisted-Karten für Revox B77 und PR99 mit elektronisch unterstützter Bremsung ist jetzt verfügbar.

Tape Drive Control – WLAN, Assisted Motor for Revox B77 / PR99

The first series of Tape Control WLAN 2.3 Motor-Assisted boards for Revox B77 and PR99, featuring electronically assisted braking, is now available.
